Son las características eléctricas evaluadas en un punto de la red eléctrica con relación a parámetros de referencia.
Los valores son monitoreados con respecto al suministrador con el centro de carga, analizando valores, como lo son: formas de onda y variaciones en corriente, tensión y frecuencia, armónicos, desbalance de cargas, THD (Total Harmonic Distortion), transitorios y puesta a tierra, y verifica que estos tengan una compatibilidad electromagnética correcta.
Existen recomendaciones para los centros de trabajo y que son afectados, y estas son:
- Los equipos del cliente deben de tener una inmunidad mayor a los niveles especificados para cualquier fenómeno dado.
- Los disturbios emanados de las instalaciones o equipos del centro de carga, deben estar por debajo de los límites autorizados.
Con la gran popularidad que ha ganado la electrónica y otras cargas no lineales en aplicaciones Residenciales, Comerciales e Industriales, se han incurrido en una "Contaminación Armónica" generalizada.

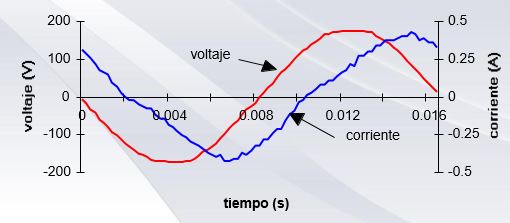

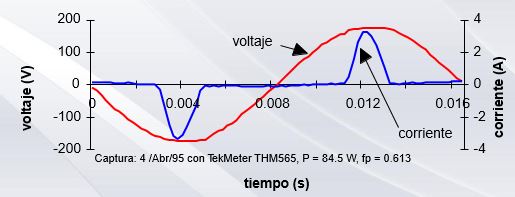

La mayoría de los equipos electrónicos tienen un comportamiento no lineal lo cual causa distorsión en las corrientes y por consecuencia en los voltajes, tanto de los equipos electrónicos como en la red eléctrica en la que se encuentran.

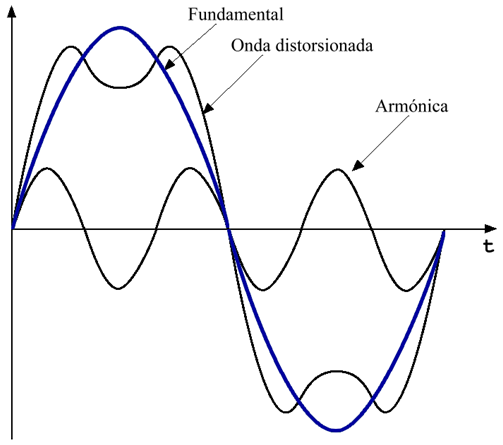

La distorsión armónica en los sistemas eléctricos obedece a la presencia de cargas no lineales, cuando se aplica voltaje senoidal a una carga lineal, esta demanda corriente senoidal.
En la industria, comúnmente se encuentran cargas no lineales como controladores de velocidad para motores de corriente directa y de corriente alterna (VFD´s), controladores lógicos programables (PLC´s), hornos de inducción, UPS´s, etc.
En general, cualquier convertidor electrónico de potencia es una carga no lineal.
Un método eficaz para identificar problemas en el suministro eléctrico es mediante el uso de un "Analizador de Calidad de Energía", el cual se conecta en puntos estratégicos para poder estudiar la calidad de la energía en el punto seleccionado, logrando grandes beneficios.
Este es uno de los Estudios más importantes en el proyecto "Código de Red" (Res/151/2016) publicado en el Diario Oficial de la Federación, y por el cual es posible la realización de los demás estudios para el proyecto.
Beneficios
Al corregir la "Calidad de la Energía" podemos obtener beneficios que son traducidos directamente en "Ahorros" como lo son:
- Se Eliminan las fallas en los equipos electrónicos.
- Se Eliminan las altas temperaturas en los equipos.
- Se Disminuye el importe de la facturación eléctrica.
- Se Recupera la capacidad instalada en transformadores, alimentadores e interruptores.
- Se Disminuye la caída de voltaje en alimentadores y transformadores.
